Der Jorns Profil Manipulator JPM: vollautomatisch und flexibel.
Der Jorns Profil Manipulator arbeitet vollautomatisch und flexibel. Im Zusammenspiel mit der Jorns Doppelbiegemaschine belädt, biegt und entlädt er mehrere Bleche gleichzeitig – vollkommen automatisch. Ab er auch manuellen Arbeiten steht er nicht im Weg: Wenn Handarbeit nötig ist, geht der Jorns Profil Manipulator JPM in Parkposition. Menschliche Unterstützung ist weiterhin unersetzlich.
Umfassender Nutzen: mit dem Jorns Profil Manipulator JPM
Erhöhung der Produktivität
Fertigungsaufträge mit Seriencharakter, hohe Stückzahlen und wiederkehrende Biegeprofile sind schneller und effizienter abgearbeitet.
Entlastung des Maschinenpersonals
Das kräfteraubende Materialhandling, besonders an Doppelbiegemaschinen, entfällt: Beladen – Überschlagen – Entladen erfolgen automatisch.
Reduktion des Personalkostenanteils
Besonders bei wiederkehrenden Biegeprofilen oder bei Biegeaufträgen mit Seriencharakter sinkt der Bedarf an Manpower
Schonendes Materialhandling
Das automatische Vakuumsauger-System hat das Material fest im Griff: Es kann bei keiner Aktion – vom Beladen bis zum Entladen über den Einzugstisch – auf den Boden fallen. Durch das ständig kontrollierte Materialhandling werden auch Kratzerbildungen und Deformationen am fertigen Biegeprofil vermieden.
Platzsparende Automatisationslösung
Die Doppelbiegemaschine wird nur von vorne be- und entladen; der wertvolle Platz in der Betriebsstätte kann so optimal genutzt werden.
Effiziente Automatisationslösung
Der umständliche mechanische Umbau der Anlage für Spezialaufgaben entfällt: zum Beispiel Blechstreifen oder gekantete Biegeprofile mit einer Angriffsfläche ab 50 mm bis zu einer Tafelbreite von 1250 mm werden aufgenommen und sicher an einem anderen Ort wieder abgelegt.
Verlässliche Arbeitsabläufe
Der Ausgabeförderer bietet dem Maschinenpersonal die nötige Puffer-Zone. Die Jorns Doppelbiegemaschine und der Jorns Profil Manipulator JPM arbeiten so lange weiter, wie im Ausgabeförderer Platz ist oder noch Rohmaterial vorhanden ist.
Aussergewöhnliche Flexibilität
Nebst dem vollautomatischen Modus mit dem Jorns Profil Manipulator JPM funktioniert die Jorns Doppelbiegemaschine – wie gewohnt – auch als eigenständige Standalone-Maschine.
Diese Flexibilität ist besonders interessant, wenn der Maschinenbediener kurz ein Einzelblech biegen will. Der Jorns Profil Manipulator JPM wird dann einfach in eine Parkposition gebracht, weg vom Arbeitsbereich. So erhalten Ihre Fachleute vor der Maschine genügend Bewegungsfreiraum und Flexibilität, um über einen Tisch die Bleche und fertigen Biegeprofile ein- und auszubringen.


Materialkapazität
- Materialdicke bis 3 mm Stahl
- Blechbreite bis 1250 mm
- Profillänge bis 12 Meter
Voraussetzungen: Biegemaschine und Material
Der Jorns Profil Manipulator JPM kann grundsätzlich bei jeder bestehenden Jorns Doppelbiegemaschine JDB aus dem Hause Jorns nachgerüstet werden. Folgende Voraussetzungen müssen erfüllt sein, um einen einwandfreien Ablauf zu garantieren:
Doppelbiegemaschine
- automatische Einzugstische mit gefrästen Nuten in den Tischen (nachrüstbar)
- ausgerüstet mit Klemmfinger
- aktuelle Maschinensteuerung mit Schnittstelle zu Jorns Profil Manipulator JPM (Update oder Umbau möglich)
Flaches Material
- das Blech muss gut gerichtet sein auf eine Geradheit von 0 bis 20 mm
- das Blech muss gerade geschnitten sein mit einer maximalen Säbeligkeit (Krümmung) von + / - 1 mm auf 6400 mm
- das Blech darf nicht ölig oder klebrig sein, damit es gut vom Stapel genommen werden kann

Modularer Systemaufbau
Der Jorns Profil Manipulator JPM ist modular aufgebaut. Er lässt sich nach Ihren spezifischen Anforderungen mit einem automatischen oder manuellen Ausgabesystem komplettieren. Das Biegeprofil wird dem Ausgabesystem einzeln oder gestapelt übergeben, wobei das Beladen der Jorns Doppelbiegemaschine auf drei Arten erfolgen kann:
- automatisch mit dem JPM vom Stapeltisch vor der Biegemaschine
- manuell durch den Bediener
- oder ergänzend mit dem Jorns Seiteneinzug JS
Das Grundportal des JPM ist auf freistehenden Stützen aufgebaut und am Boden verschraubt. Dies gewährt einen barrierefreien Zugang für den Bediener; auch Stapeltische lassen sich einfach in den Arbeitsraum der Biegemaschine bewegen.

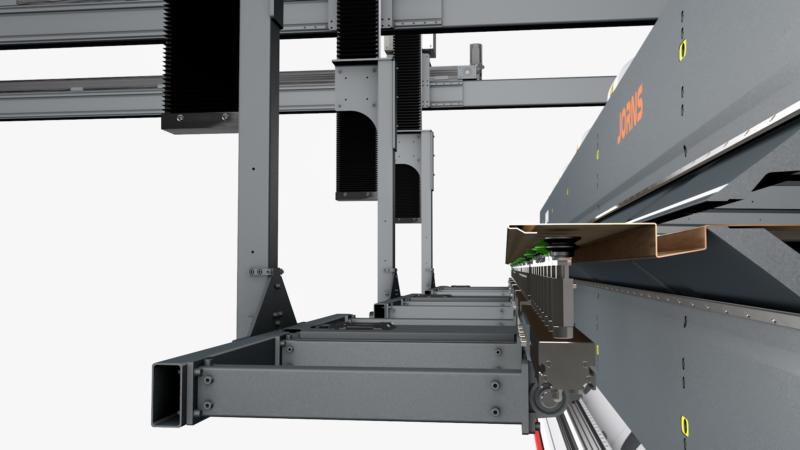

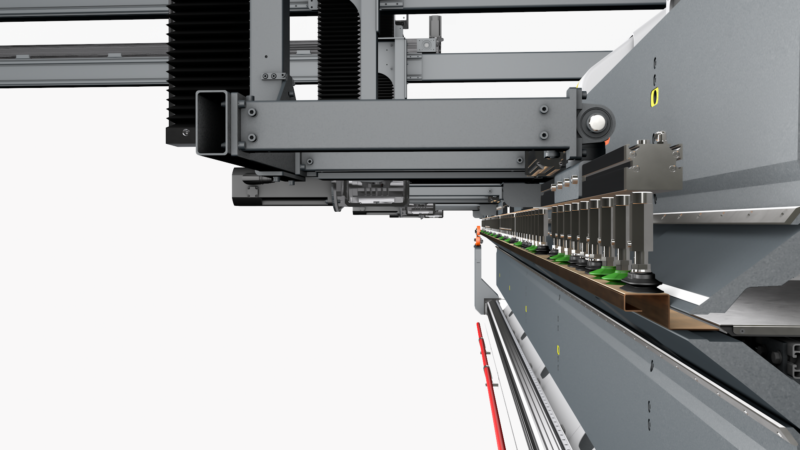

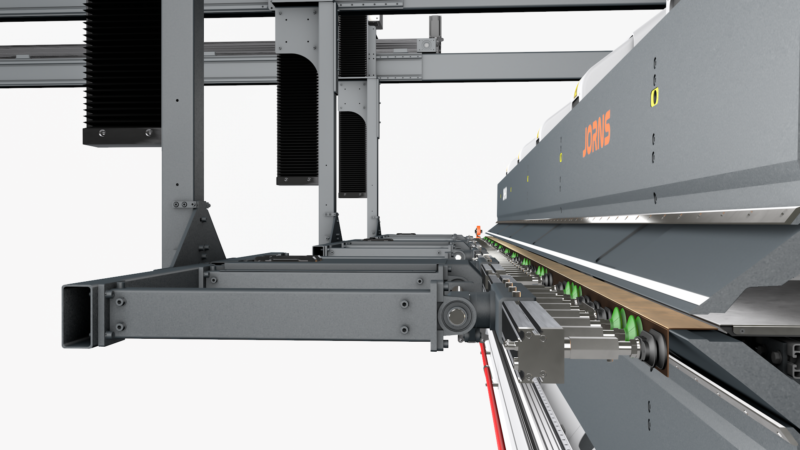

Das System besticht durch seine aussergewöhnliche Flexibilität, die eine effiziente, automatische Biegeprofil-Fertigung mit Seriencharakter ermöglicht. Dank den ausschwenkbaren Vakuumsauger-Balken lassen sich schmale oder breite Profile (bis zu 1250 mm Breite) fürs Be- / oder Entladen oder fürs Wenden prozesssicher manipulieren. Der Vorteil: Dabei fällt kein Blech unkontrolliert zu Boden. Je nach Profilform lässt sich ein gekantetes Biegeprofil von oben, unten oder von vorne aufnehmen, so dass sich eine grösstmögliche Profilvielfalt vollautomatisch fertigen lässt – ohne manuelles Eingreifen.

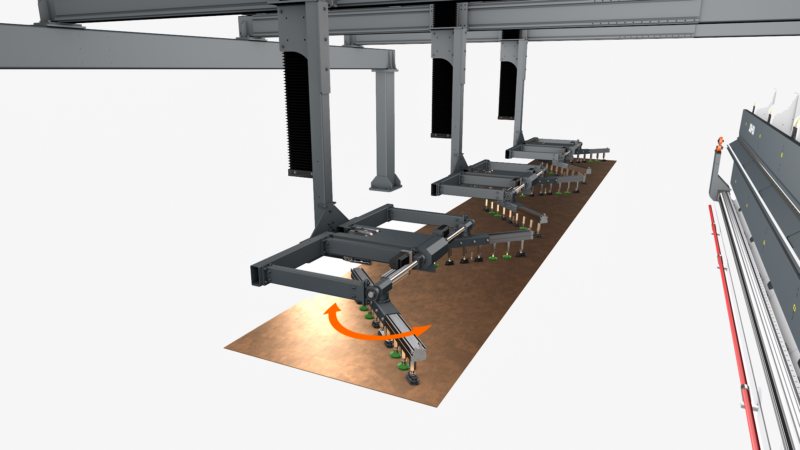

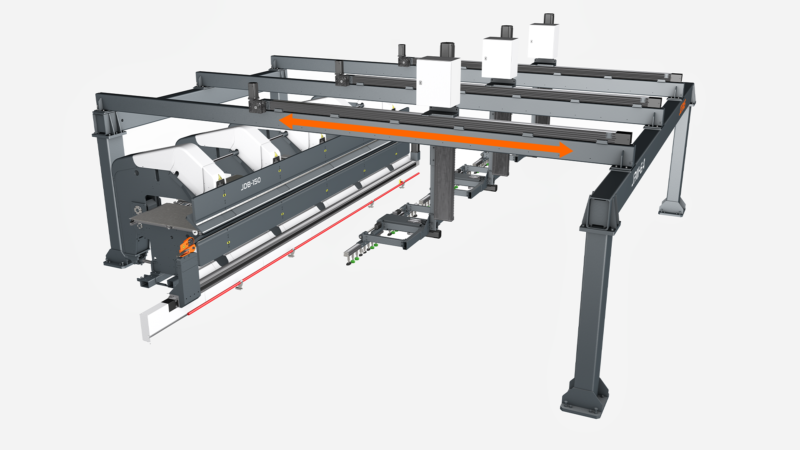

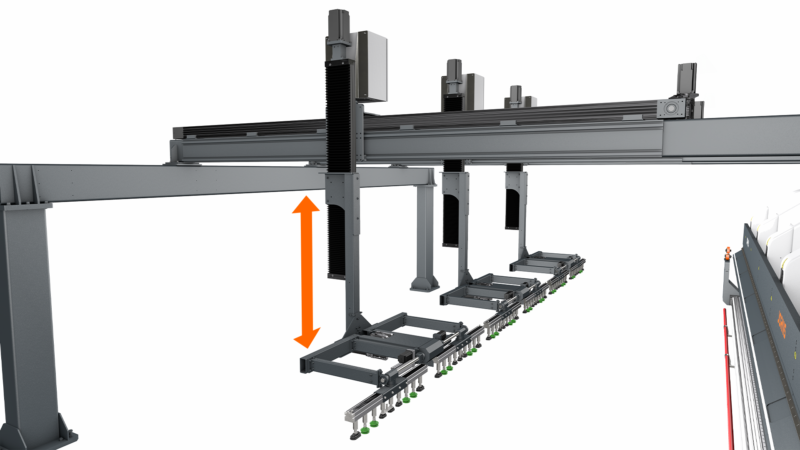

Folgende Achsen geben dem Jorns Profil Manipulator JPM die aussergewöhnliche Flexibilität:
B-Achse
weist einen Schwenkbereich von bis zu 180 ° auf mit einer Geschwindigkeit bis zu 90 ° / s
Einfache Teach-in-Programmierung
Über ein Handbedienpanel steuern und programmieren Sie die gewünschten Arbeitsabläufe für das Materialhandling des Jorns Profil Manipulator JPM. Das ist mit Teach-in-Programmierung auf einfachste Weise möglich. Der Jorns Profil Manipulator wird dabei schrittweise direkt in die einzelnen programmgemäss anzufahrenden Positionen gebracht. Die jeweils dazugehörenden Positionswerte werden über die Achsmess-Systeme erfasst und steuerungsintern abgespeichert. So entsteht das gesamte Biege- und Manipulations-Programm. Vorteil dieser Teach-in-Programmierung: Es sind keinerlei Kenntnisse in einer Programmiersprache erforderlich. Und: Nach der Einweisung müssen keine zusätzlichen Robotik- und CNC-Kurse besucht werden.


Systemsicherheit
Da der Jorns Profil Manipulator JPM im Verbund mit der Jorns Doppelbiegemaschine JDB als vollautomatische Fertigungszelle arbeitet, ist das ganze System von einer Maschinenschutz-Verschalung umschlossen. Ein abgestimmtes Sicherheitssystem aus Lichtschranken, überwachten Schiebetüren und Not-Halt-Knöpfen sichert den Zutritt und ermöglicht ein hochsicheres Arbeiten für das Maschinenpersonal.
Einschränkungen – was der Jorns Profil Manipulator (noch) nicht kann
- Material, das sich im Biegeprozess befindet, kann nicht mitgeführt werden.
- Bestimmte Profile lassen sich nur im halbautomatischen Modus biegen; sie müssen zum Schluss von Hand fertig gekantet werden.
- Loch- oder Streckbleche können nicht angesaugt werden.
